蜂鳴器我們已經介紹了很多,但都是一個個方面的簡介，今天我們整理了以前的知識和一些新知識。今天就做個蜂鳴器的專題講解。
1、蜂鳴器的介紹

　　(1) 蜂鳴器的作用：蜂鳴器是一種一體化結構的電子訊響器，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。

(2) 蜂鳴器的分類：按結構和工作原理分，蜂鳴器主要分為壓電式蜂鳴器、電磁式蜂鳴器兩種類型；按其驅動方式的原理分，可分為有源蜂鳴器(內含驅動線路)和無源蜂鳴器(外部驅動)；按封裝的不同，可分為：DIP BUZZER(插針蜂鳴器)和SMD BUZZER(貼片式蜂鳴器)；按輸入電流的不同，可分為：直流蜂鳴器和交流蜂鳴器，其中，以直流最為常見。

(3) 蜂鳴器的電路圖形符號：蜂鳴器在電路中用字母“H”或“HA”（舊標準用“FM”、“LB”、“JD”等）表示。

2、蜂鳴器的結構原理

　　(1) 壓電式蜂鳴器：壓電式蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。有的壓電式蜂鳴器外殼上還裝有發光二極管。

　　多諧振蕩器由晶體管或集成電路構成。當接通電源后(1.5~15V直流工作電壓)，多諧振蕩器起振，輸出1.5~2.5kHZ的音頻信號，阻抗匹配器推動壓電蜂鳴片發聲。

　　壓電蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。

(2) 電磁式蜂鳴器：電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場。振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。

3、有源蜂鳴器與無緣蜂鳴器的區別

       有源蜂鳴器和無源蜂鳴器的根本區別是產品對輸入信號的要求不一樣，有源蜂鳴器工作的理想輸入信號是直流信號，通常標識為VCC、VDD等。因為蜂鳴器內部有一簡單的振蕩電路，能將恒定的直流信號轉化成一定頻率的脈沖信號，從而實現磁場交變，帶動鉬片振動發音。但是某些有源蜂鳴器在特定的交流信號下也可以工作，只是對交流信號的電壓和頻率要求很高，此種工作方式一般不采用。無源蜂鳴器沒有內部驅動電路，有些公司和工廠稱為訊響器，國標中稱為聲響器。無源蜂鳴器工作的理想輸入信號是方波信號，如果給予直流信號，蜂鳴器是不響應的，因為磁路恒定，鉬片不能振動發音。

4、無源電磁式蜂鳴器和無源壓電式蜂鳴器的工作原理

電磁無源蜂鳴屬于感性負載器件，理想輸入信號是正向方波，通常記作：VO-P。壓無源蜂鳴屬于容性負載器件，理想輸入是雙向方波通常記作：VP-P。

無源電磁蜂鳴器工作原理：交流信號通過繞在支架上的線包在支架的芯柱上產生一交變的磁通，交變的磁通和磁環恒定磁通進行疊加，使鉬片以給定的交流信號頻率振動并配合共振腔發聲。產品的整個頻率和聲壓的響應曲線與間隙值、鉬片的固有振動頻率(可粗略折射為小鉬片的厚度)、外殼(亥姆霍茲共振聲腔)頻率、磁環的磁強漆包線的線徑有直接關系。

無源壓電蜂鳴器是將高壓極化后的壓電陶瓷片粘貼于振動金屬片上。當添加交流電壓后，會因為壓電效應而使機械出現伸展及收縮變形，利用此特性使金屬片振動而發出聲響。(1) 周邊支持方式：將蜂鳴片外徑邊緣固定于共振腔內，一般采用回授式蜂鳴片，蜂鳴片必須與共振腔諧振頻率匹配，這樣才會有較高的音壓輸出，并由外部振蕩電路生成驅動信號，使蜂鳴器發出聲音。(2) 節點支持方式：將蜂鳴片固定于約與陶瓷片直徑同尺寸的環形結構內。若共振腔設計得宜，且搭配頻率正確的回授式蜂鳴片與正回授電路，將可生成較大音壓及正確的頻率。

5、如何區分有源蜂鳴器和無源蜂鳴器

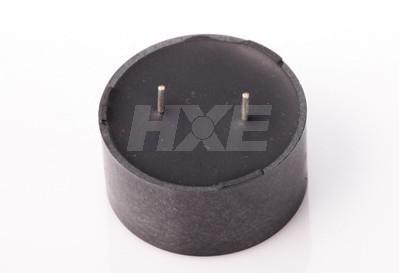

(1) 將兩種蜂鳴器的引腳朝上放置時，可以看出有綠色電路板的一種是無源蜂鳴器，沒有電路板而用黑膠封閉的一種是有源蜂鳴器。

(2) 用萬用表電阻檔Rxl檔測試：用黑表筆接蜂鳴器 "+"引腳，紅表筆在另一引腳上來回碰觸，如果觸發出咔、咔聲的且電阻只有8Ω(或16Ω)的是無源蜂鳴器；如果能發出持續聲音的，且電阻在幾百歐以上的，是有源蜂鳴器。

(3) 有源蜂鳴器直接接上額定電源(新的蜂鳴器在標簽上都有注明)就可連續發聲；而無源蜂鳴器則和電磁揚聲器一樣，需要接在音頻輸出電路中才能發聲。

6、蜂鳴器與動圈喇叭的區別

(1) 蜂鳴器利用壓電陶瓷片的壓電效應或電磁效應發聲，直流電阻無限大，交流阻抗也很大；對于動圈喇叭，普通的是永磁場中的線圈帶動紙盆振動發聲，直流電阻幾乎是0，交流阻抗一般幾歐到十幾歐。

(2) 蜂鳴器需要較大的電壓來驅動，但電流很小，幾mA就可以了。功率也很小。動圈喇叭需要較大的電流來驅動，但電壓并不很高。功率可以很大。

(3) 蜂鳴器頻率特性很差，談不上音質，能響而已。動圈喇叭可以講究音質了。

7、選擇蜂鳴器時需要關注的幾個指標

       (1) 是有源的還是無源的，這決定了你是否需要再設計外部驅動電路；

       (2) 是貼片的還是直插的，這決定了你該設計什么樣的封裝；

       (3) 工作電壓和工作電流，這決定的該部分電路的供電電壓和能耗；

       (4) 工作溫度，這決定了你設計的產品只能在什么環境下工作；

       (6) 聲強級和聲音頻率，這決定發出什么樣的聲音以及聲音有多響。
